 產品簡介 |

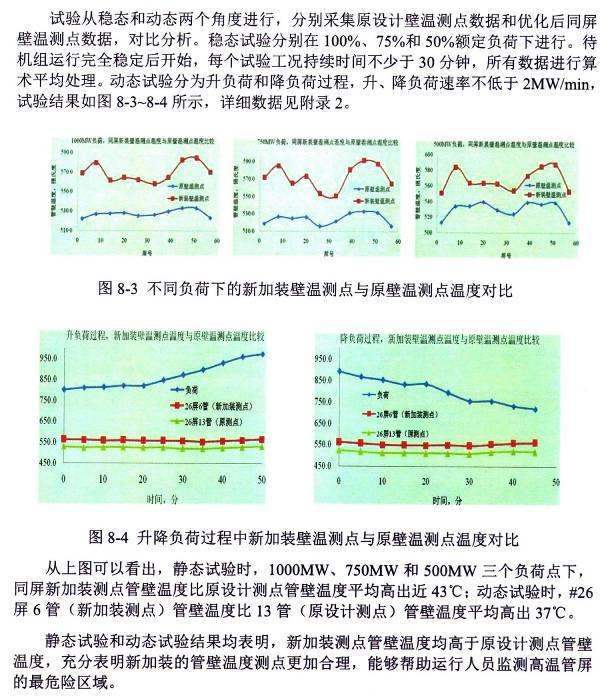

WTSS是一套實時在線反映電站鍋爐所有受熱面壁溫測點溫度的軟件。針對目前電廠壁溫測點的布局、安裝和保溫方法不能準確反映偏差屏、偏差管和易堵點的實際溫度狀況，在壁溫校核計算基礎上，提出受熱面出口溫度最高點、壁溫裕量最小點、易堵點等測點優化布置的技術解決方案。西安熱工研究院的電廠現場測試報告顯示，我們的測點布置方案比鍋爐廠出廠的測點布置平均值高出了37℃。見下圖：
|
|
| 與電廠原有的DCS和SIS系統中顯示壁溫的異同 |
- 以動態棒狀圖、折線圖和表格的形式；
- 具有針對超溫和氧化加劇的聲光報警功能；
- 具有針對超溫和氧化加劇的統計分析功能；
- 具有針對水冷壁的相鄰管子溫差預警、報警和溫差顯示功能；
- 具有異常測點自動分析報警功能。有利于運行人員迅速發現異常測點或者超溫測點。
|
|
| 工程項目組成 |
- 高溫受熱面壁溫核算；
- 高溫受熱面測點增裝方案；
- 高溫受熱面測點保溫和安裝方案；
- 采用WTSS實施爐外壁溫測點管理。
|
|
| WTSS工程流程 |
- 根據電站鍋爐原始設計圖紙對高溫受熱面進行爐內壁溫核算；
- 根據核算報告提出測點增裝方案或者測點位置調整方案；
- 將測點的保溫方案和安裝技術要求提交到施工單位；
- 根據客戶的需求設計WTSS軟件，加強對爐外壁溫測點的管理。
|
|
